Recaler les couches RVB

Vous aurez sûrement remarqué que beaucoup d'images planètaires présentent un liseré rouge et un liseré bleu pas très esthétique. Cet effet, du au décalage des 3 couches Rouge, Vert et Bleue composant une image couleur, est amplifié lorsque la planète à été imagé assez basse sur l'horizon (tout le temps le cas pour Vénus et Mercure). Il existe une manip très simple à mettre en oeuvre qui consiste à recaler les couches couleurs de façon à ce qu'elles ce superposent parfaitement.

Avec Registax

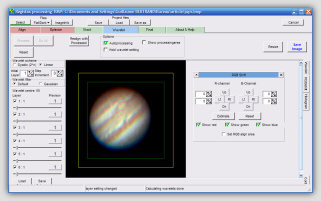

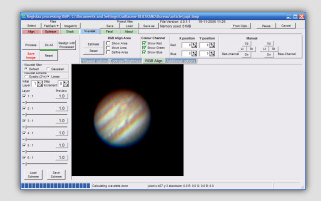

Ouvrez votre image en cliquant sur le bouton "Select" en haut à gauche. Normallement Registax devrait aller directement à l'onglet "Wavelet". Sous Registax 3, selectionner, l'onglet tout à droite, appelé "RGBShift" . Pour Registax 4, l'onglet s'appelle "RGB Align"

En cliquant sur le bouton "Estimate", Registax va essayer d'aligner automatiquement la couche rouge, verte et bleu.
Si après l'opération, ce n'ai pas parfait, vous pouvez améliorer l'alignement à l'aide des boutons "Up, Dn, Lt, Rt".


Avec Iris :

Sous Iris, le recalage des couches est aussi possible, mais c'est un peu moins intuitif. Commencer par charger votre image.
Puis cliquer sur le bouton pour ouvrir l'invite de commande. Ensuite tapez la commande suivante :

>>split_rgb r v b

Cette commande a pour effet de séparer votre image couleur, en trois couches Rouge, Verte et Bleue respectivement nommées r,v et b. Aller maintenant dans le menu "Visualisation" puis selectionner "(L)RGB..."

Dans le panneau "(L)RGB" indiquez le nom de vos trois couches couleurs (dans l'exemple on à mis r, v et b) puis cliquez sur appliquer.
L'image couleur de départ devrait apparaître. Selectionnez l'option Rouge et définissez un "Pas" de déplacement de un pixel. Agir sur les flèches pour aligner la couche rouche sur l'image verte. Pour chaque click sur une fèche, la couche rouge glisse d'un pixel par rapport aux couches verte et bleu. A présent, selectionnez la couche bleu, et alignez là interactivement par rapport aux couches rouge et verte. Lorsque l'alignement des 3 couches parait correct, cliquer OK et sauvegarder l'image.
